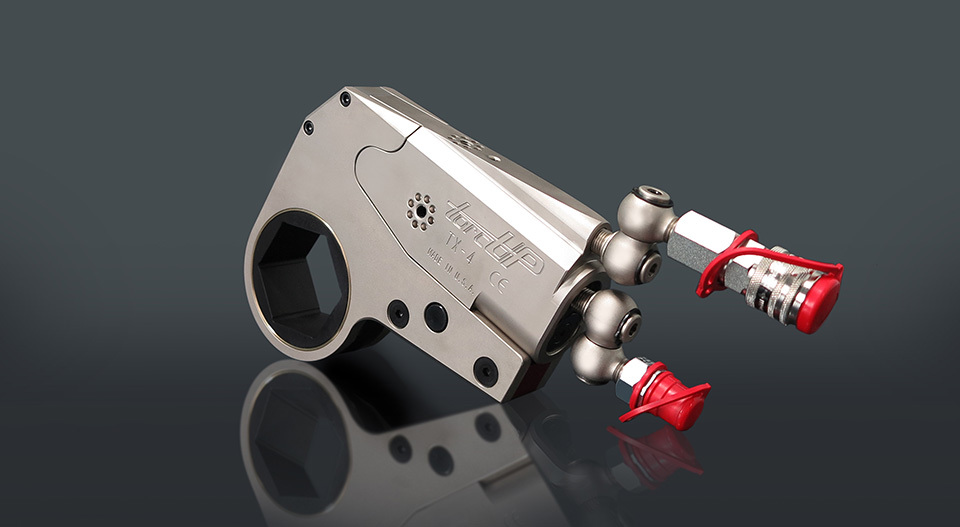

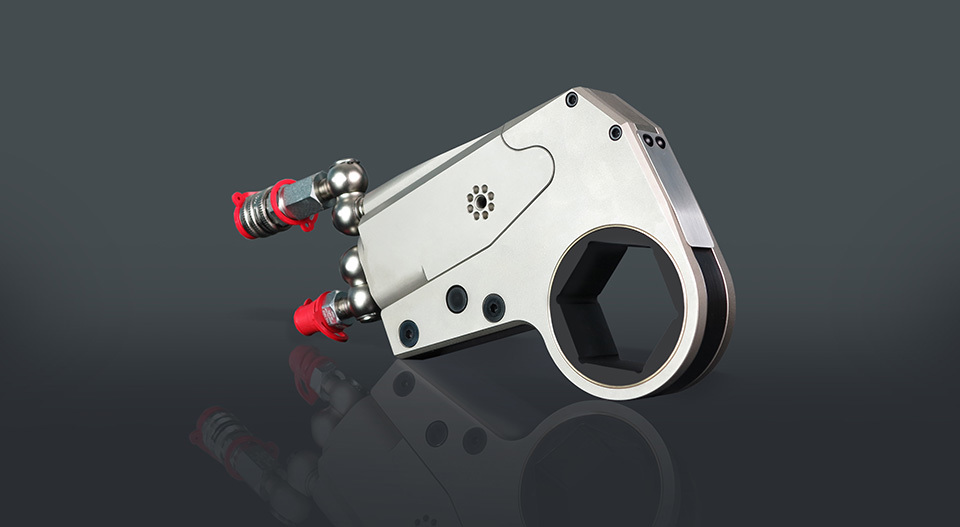

TX薄型液压扭矩扳手
发送Email ShareTX系列
超扁平，紧凑的液压螺栓工具

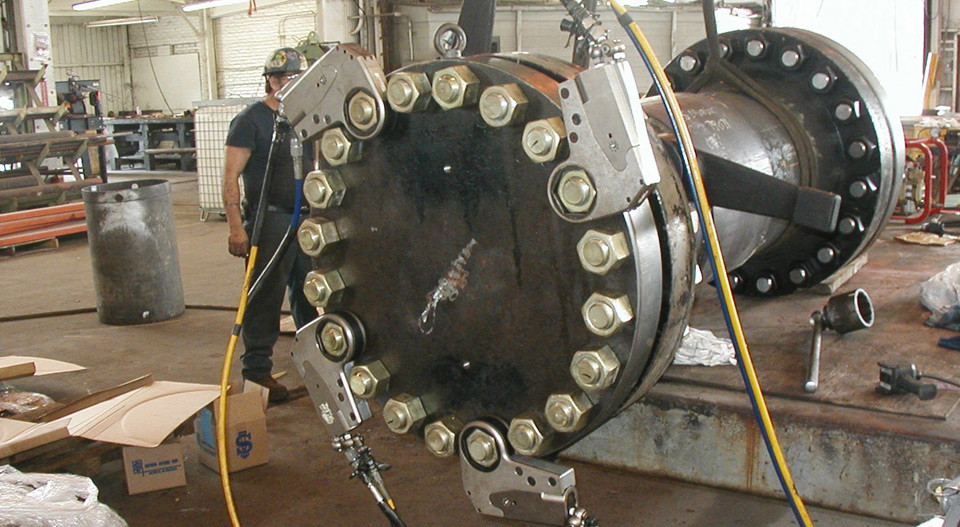

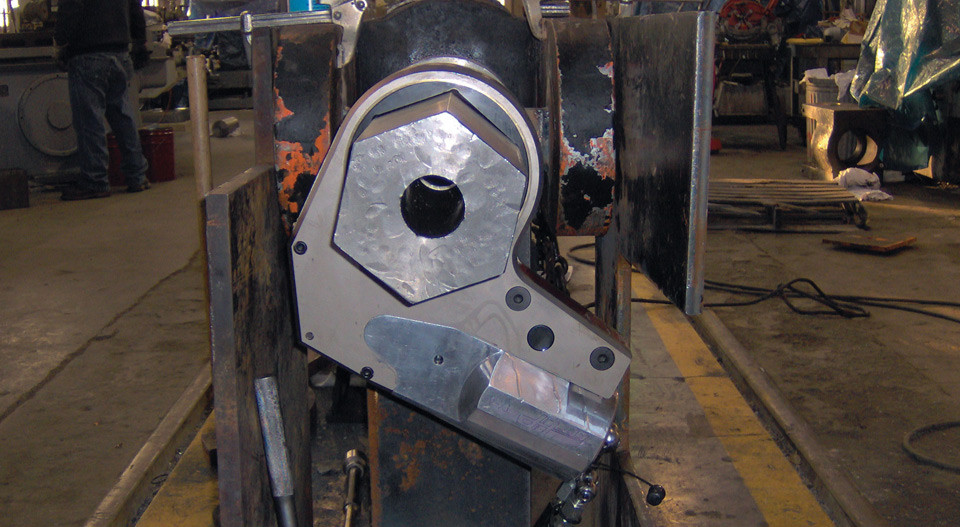

当标准工业扭矩工具受到紧固件接合能力的限制时，TX系列是“首选”扳手。TX消除了螺母周围，螺母后面和螺母上方的问题。在具有延伸螺柱突出的应用中，TX容易滑过以获得施加的扭矩，精度为+/- 3％。
具有多重个性的工具！
- 美国制造
- 七种型号从45英尺/磅到47,380英尺/磅
- 每个单元在ISO17025实验室中进行校准
- 采用AQ认证合金制造
- 真正的TorcUP设计
在设计TX系列时，每个应用障碍都被考虑在内。消除了每个不必要且繁琐的组件，创造了具有多种个性的工具！德克萨斯以其他人无法适应的方式自豪，并且应用了大多数闻所未闻的大量扭矩。同时，它仍然是最具现场可维修性的工具，能够在全球一些最苛刻的环境中使用和维护。再加上一个年复一年可重复的紧公差扭矩输出。
| 型号 # | TX-1 | TX-2 | TX-4 | TX-8 | TX-16 | TX-32 | TX-45 |
|---|---|---|---|---|---|---|---|
| 最小扭矩(Ft/lbs) | 45 | 192 | 395 | 830 | 1560 | 3220 | 4850 |
| 最大扭矩(Ft/lbs) | 560 | 1928 | 3950 | 8630 | 16600 | 35650 | 47380 |
| 最小扭矩(Nm) | 61 | 260 | 535 | 1125 | 2155 | 4365 | 6575 |
| 最大扭矩(Nm) | 759 | 2614 | 5355 | 11699 | 22503 | 48327 | 64239 |
| 输出精度 | +-3% | +-3% | +-3% | +-3% | +-3% | +-3% | +-3% |
| 重复性 | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| 占空比周期 | 100% | 100% | 100% | 100% | 100% | 100% | 100% |
| 汽缸重量(磅) | 1.00 | 3.50 | 6.00 | 11.70 | 16.00 | 26.00 | 29.00 |
| 汽缸重量(公斤) | 0.5 | 1.6 | 2.7 | 5.0 | 7.3 | 11.5 | 13.0 |
| 链接重量(磅) | 1.0 | 2.4 | 5.4 | 11.9 | 21.0 | 29.0 | 29.0 |
| 链接重量到(磅) | 1.0 | 3.5 | 7.6 | 14.5 | 28.0 | 39.5 | 39.5 |
| 链接重量(公斤) | 0.45 | 1.0 | 2.4 | 5.5 | 9.5 | 13.0 | 13.0 |
| 链接重量(公斤) | 0.45 | 1.5 | 3.4 | 6.5 | 13.0 | 17.9 | 17.9 |
| 六角范围 | 1/2" / 13mm | 3/4" / 19mm | 1" / 27mm | 1 7/8" / 49mm | 2 3/16" / 55mm | 3 1/8" / 80mm | 3 1/8" / 80mm |
| 六角范围 | 2" / 50mm | 2 9/16" / 65mm | 3 1/8" / 80mm | 4 5/8" / 120mm | 5 5/16" / 135mm | 7 7/8" / 200mm | 7 7/8" / 200mm |
| 型号 # | TX-1 | TX-2 | TX-4 | TX-8 | TX-16 | TX-32 | TX-45 |
|---|---|---|---|---|---|---|---|
| 长度 | 4.37" / 111.0mm | 6.45" / 163.8mm | 7.87" / 199.9mm | 10.18" / 258.6mm | 12.93" / 328.4mm | 15.8" / 401.3mm | 16.75" / 425.5mm |
| 宽度 | 0.78" / 19.8mm | 1.25" / 31.8mm | 1.63" / 41.4mm | 2.05" / 52.1mm | 2.50" / 63.5mm | 3.24" / 82.3mm | 4.88" / 124.0mm |
| 半径范围(单位/毫米) | 0.24" / 6.2mm | 0.37" / 9.6mm | 0.41" / 10.5mm | 0.56" / 14.2mm | 0.68" / 17.1mm | 0.96"/ 24.3mm | 0.96"/ 24.3mm |
| 半径范围(单位/毫米) | 0.45" / 11.4mm | 0.59" / 15.0mm | 0.77" / 18.7mm | 0.93" / 21.0mm | 1.68" / 25.9mm | 1.82" / 44.2mm | 1.82" / 44.2mm |
| 高度 | 3.25" / 82.6mm | 4.00" / 101.6mm | 5.60" / 142.2mm | 7.00" / 177.8mm | 7.58" / 192.5mm | 9.50" / 241.3mm | 10.28" / 261.1mm |

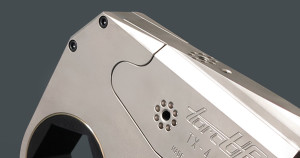

获得专利的“花生形”活塞
此功能允许圆柱和棘轮连杆具有相同的宽度。减少摩擦的滑块可防止活塞磨损。

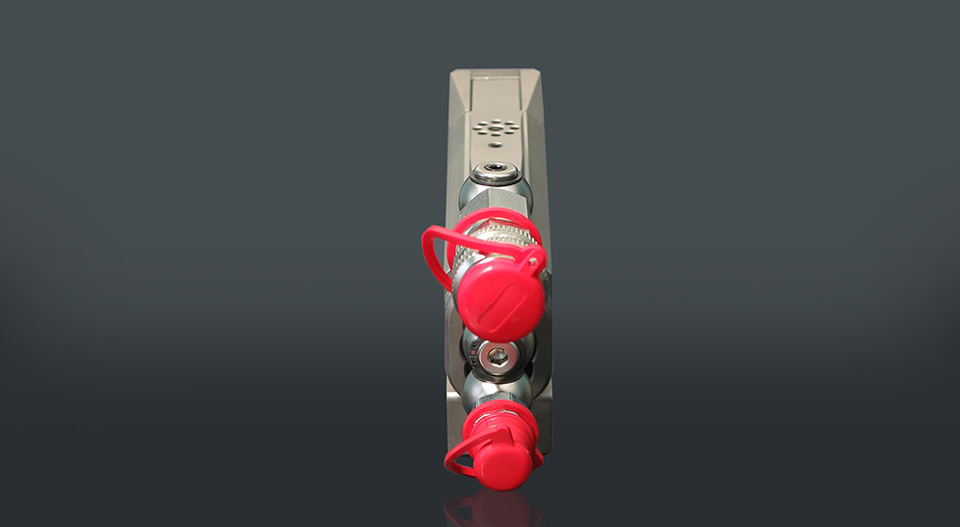

双独立旋转
独特的旋转设计允许软管360度360度独立移动，以避免任何和所有反应点。

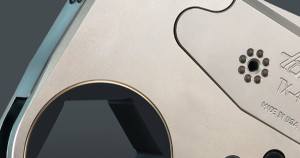

六角连接盒
每个连杆都配有钢制定位销，连接下部反应区域以增加强度。

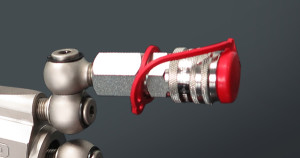

无滴灌快速连接器
这些额定值为3：1的安全连接器设计用于简单接合。耦合器套环确保安全操作。

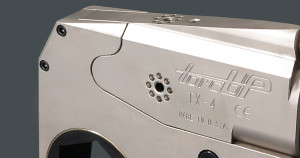

气缸和连杆材料
气缸和连杆均采用4340飞机优质高强度钢合金制造。
鼻子半径
尖头半径允许此工具适用于间隙限制使其他工具过于庞大的应用。

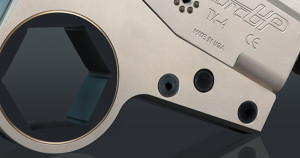

在线反应垫
这种设计确保每次都能实现无扭转反应。

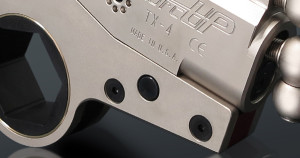

连杆销
一个销用于连接到气缸接合 - 不需要工具来更换棘轮连杆。

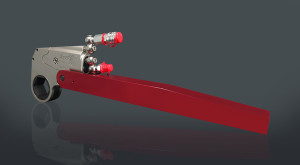

TX内联反作用臂
该臂可以连接到驱动缸和棘轮连杆上，以提供远离工具的反应区域。

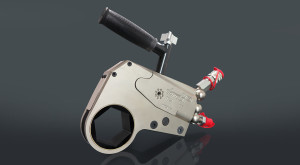

TX工具手柄
用于TorcUP液压工具的符合人体工程学设计的手柄可以安装在工具上，以便安全操作和定位工具，同时保持双手远离任何反应点。

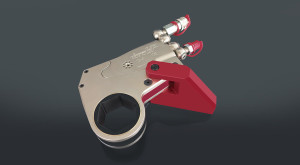

TX低点反应桨
板桨板允许工具下方或法兰边缘的反应点。

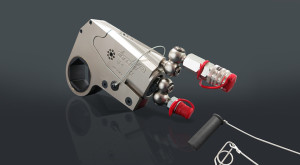

带有Landyard的TX
Link Pin此配件的挂绳设计允许连杆销与工具连接，防止在切换棘轮连杆时丢失或掉落的销。
TX扳手扳手
TX系列扳手扳手系列，提供封闭式标准尺寸和开放式或封闭式定制尺寸，是传统链接不适合的应用的独特解决方案。

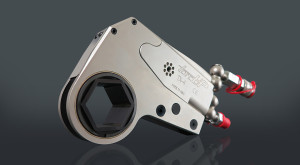

TX Hex Reducer
自定义六角减速器适用于所有TX型号，以减少链路上的六角开口。根据需要，这些衬套可以减少3/16“（5mm）或更多。

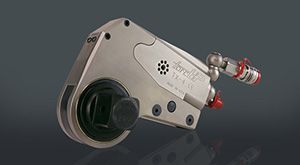

TX十六方驱适配器
进制到方形驱动器适配器可以使用定制的六角到方形驱动器适配器将方形驱动器（或六角驱动器）插入链路，以便与工业冲击插座一起使用。
